ZASTOSOWANIE:

Czujnik z automatyczną kalibracją ze sterowaniem mikroprocesorowym przeznaczony do pomiaru stężenia dwutlenku węgla w powietrzu o zakresie pomiaru 0-2,000 ppm (cząstek na milion).

KONSTRUKCJA:

DP WQ40200 Czujnik posiada dwa wyjścia analogowe: 0-10 V i 4-20 mA. Wyjście analogowe umożliwia płynną regulację prędkości obrotowej wentylatora (wymagane zastosowanie wentylatorów z silnikiem EC lub dodatkowego regulatora obrotów z wejściem 0…10 V).

W przypadku płynnego sterowania prędkością, obroty wentylatora zmieniają się proporcjonalnie do poziomu emisji dwutlenku węgla.

Pomiar stężenia i emisji CO₂ w powietrzu odbywa się metodą niedyspersyjnej absorpcji w podczerwieni (NDIR).

MONTAŻ:

Czujnik jest przeznaczony do montażu natynkowego lub w puszcze montażowej w pomieszczeniu. Urządzenie jest zasilane napięciem 24 V AC/DC.

Czujnik gazu: optyczny pomiar dwutlenku węgla metodą niedyspersyjnej absorpcji w podczerwieni (NDIR).

Zakres pomiarowy CO₂: 0-2000 ppm (cząstek na milion).

Sygnał wyjściowy CO₂: 0-10 V.

Dokładność pomiaru CO₂: ±30 ppm (cząstek na milion) ± 5% wartości granicznej.

Warunki pracy: 0-50°С; 10-90% wilgotności względnej (bez kondensacji).

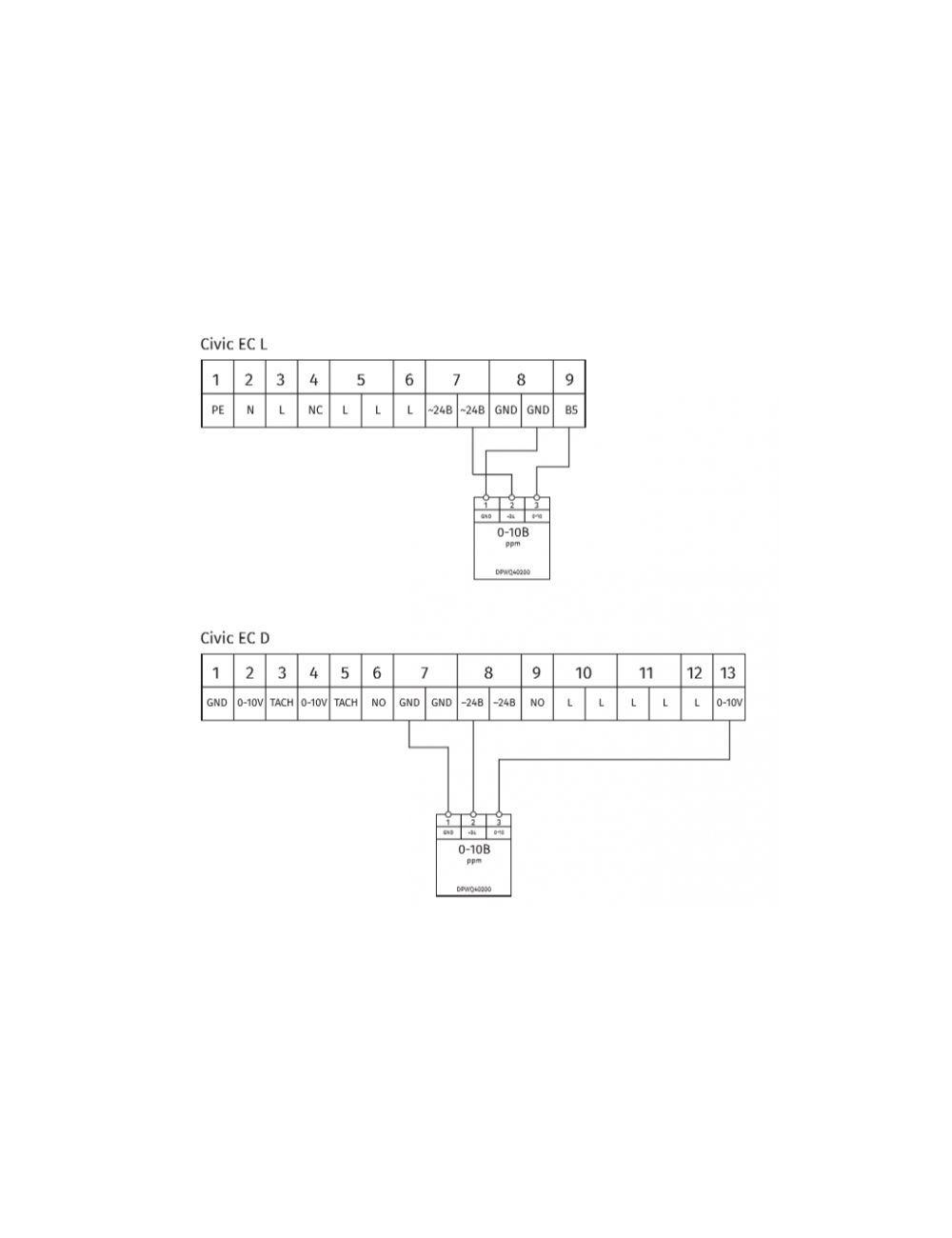

SCHEMATY PODŁĄCZENIA DO URZĄDZEŃ:
